同期電動機の出力

Point

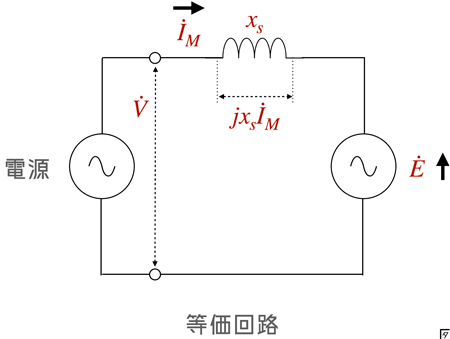

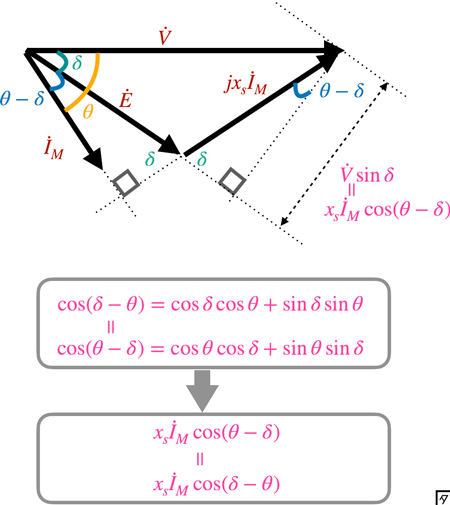

同期電動機における供給電圧を $\dot{V}$[V],起電力を $\dot{E}$[V],電動機電流を $\dot{I}_{M}$[A], 同期リアクタンスを $x_{s}[\Omega]$ とすると,同期電動機の出力,すなわち,消費電力は,\[P_{0}=EI_{M}\cos(\delta - \theta)=\frac{VE}{x_{s}}\sin\delta\]と表される.

電動機の力率は $\cos\theta$ であり,$\theta$[rad] は $\dot{V}$[V] に対する $\dot{I}_{M}$[A] の位相差を意味している.また,$\delta$[rad] は $\dot{V}$[V] に対する $\dot{E}$[V] の位相差であり負荷角という.
