消弧リアクトル

消弧リアクトル[arc-suppression coil]

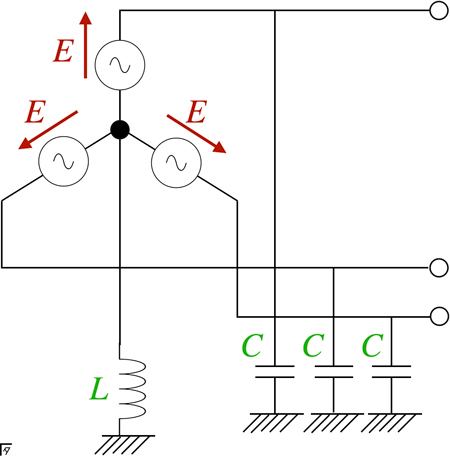

中性点と大地の間に接続し,線路地絡時の充電電流とリアクトルを共振させ流ことによって電流を消滅させるリアクトルのこと.

消弧リアクトルのインダクタンス

電源の角周波数 $\omega$[rad/s] ,1線の対地静電容量を $C$[F] とすると,消弧リアクトルのインダクタンス L は,\[L=\frac{1}{3\omega^{2}C}\quad[\textrm{H}]\]となる.

並列共振条件である,\[\omega L=\frac{1}{3 \omega C}\quad[\Omega]\]が成立するときに,地絡電流を $0$ にすることができることによる.
