磁気抵抗

磁気抵抗[magnetic reluctance]

磁気回路における磁束の流れにくさを表す度合いのことを磁気抵抗という.

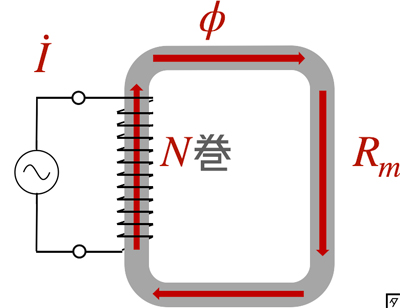

磁気回路の磁気抵抗 $R_{m}$ は,磁路の長さを $l$[m],磁路の断面積を $S[\textrm[m]^{2}]$,透磁率を $\mu$ とすると,\[R_{m}=\frac{l}{\mu S}\]と表される.

磁束を $\phi$[W],コイルの巻き数を $N$,流れる電流を $I$[A]とすると,磁気抵抗は電気抵抗のオームの法則に対応し,\[R_{m}=\frac{NI}{\phi}\]とも表される.

磁気抵抗は1888年にオリヴァー・ヘヴィサイド[Oliver Heaviside:1850-05-18/1925-02-03]によって導入されたという.
